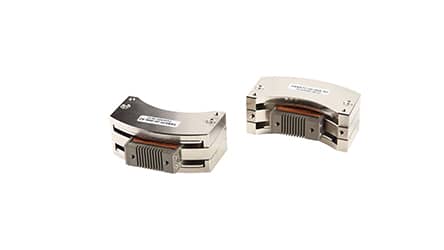

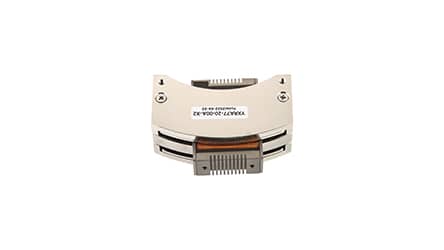

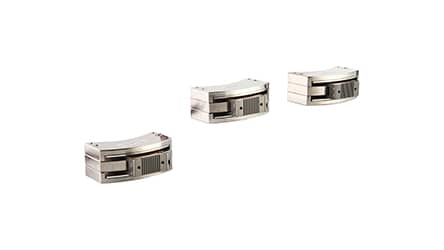

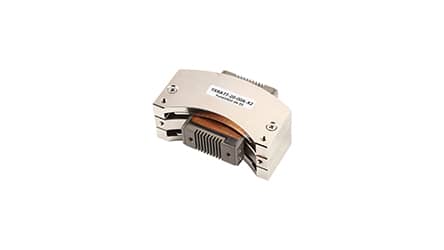

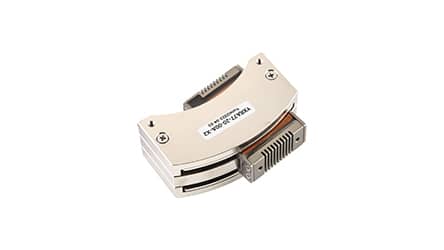

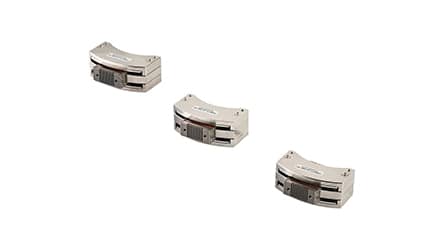

摆角音圈电机

产品介绍

音圈直线电机又称为洛伦茨电机,振镜电机,因其结构类似于喇叭的音圈而得名,是一种反应频率快的直驱式电机,音圈电机具有零磁滞、零磁槽效应,高频响,高加速,高速度,力特性好,控制方便,体积小和分辨率小等优点,在国外,音圈电机被认为是一种优良的伺服驱动装置。根据驱动、反馈、控制器和控制算法等配置高低,音圈电机一般可以达到500-1000Hz的运动频率,甚至更高。

特点

摆动型音圈电机采用矩型系列产品的技术,将矩形系列产品予以弯曲,以形成一定的角度定位,满足角度摆动。RS系列可以提供摆动角度90度,扭力达50 N-m。摆动型音圈电机产品应用于激光技术中的镜面定位器,摆动型阀门制动器、摆动型定位以及飞行控制器等方面,涉及半导体行业、自动化、航空和航天工业领域摆动音圈电机又叫做--振镜电机。

规格参数

额定参数
电机型号	符号	单位	YXRA08-26-00A	YXRA17-90-00A	YXRA22-030-00A	YXRA42-40-00A
最大转矩	Fp	N-m	0.08	0.17	0.22	0.42
连续堵转转矩	Fp	N-m	0.05	0.10	0.12	0.38
转矩常数	Kf	N-m/A	0.045	0.11	0.12	0.12
总行程（角度）	s	°	26	90	32	40
线圈间隙	CL	mm	0.5	0.5	0.5	0.5
反电动势常数	Kb	V/R/S	0.045	0.11	0.12	0.12
电气参数
最大电压	Vp	V	6.4	11.1	21.3	3.26
最大电流	Ip	A	1.78	1.5	1.83	3.5
电机常数	Ka	N.m/√W	0.023	0.04	0.035	0.124
电气时间常数	Te	milli-sec	0.108	0.19	0.17	0.2
最大功耗	Pp	W	11.3	17.1	39	11.4
电阻	R	Ω	3.6	7.2	11.6	0.93
电感	L	mH	0.39	1.4	2.3	0.3
线圈最高耐温	Tmax	℃	150	150	150	150
机械参数
线圈重量	WTc	g	11.7	18	21.5	38
磁钢重量	WTf	g	104.3	432	217	490
线圈转动惯量	g-cm2		10.4	90.8	81.1	1911

额定参数
电机型号	符号	单位	YXRA77-20-00A	YXRA84-30-00A	YXRS120-020-00A	YXRS030-008-01A
最大转矩	Fp	N-m	0.77	0.84	1.2	4.44
连续堵转转矩	Fp	N-m	0.63	0.6	1.2	1.55
转矩常数	Kf	N-m/A	0.24	0.2	0.67	1.11
总行程（角度）	s	°	20	30	20	8
线圈间隙	CL	mm	0.5	0.5	0.5	0.5
反电动势常数	Kb	V/R/S	0.24	0.2	0.67	1.11
电气参数
最大电压	Vp	V	6.7	6.3	8.4	26
最大电流	Ip	A	3.2	4.2	1.8	4.0
电机常数	Ka	N.m/√W	0.166	0.163	0.31	0.34
电气时间常数	Te	milli-sec	0.4	0.37	0.34	0.2
最大功耗	Pp	W	21.6	26.4	15	104
电阻	R	Ω	2.1	1.5	4.7	6.5
电感	L	mH	0.84	0.55	1.6	2.3
线圈最高耐温	Tmax	℃	150	150	150	150
机械参数
线圈重量	WTc	g	66	54.2	65	54
磁钢重量	WTf	g	445	442.1	875	300
线圈转动惯量	g-cm2		4030	2174	3360	3057

额定参数
电机型号	符号	单位	YXRA710-14-00A	YXRS090-010-X1	YXRS2000-030-X1	YXRA4520-30-X1
最大转矩	Fp	N-m	7.1	9.0	20	45.2
连续堵转转矩	Fp	N-m	2.1	3.7	11.4	19.0
转矩常数	Kf	N-m/A	1.03	3.0	2.4	4.3
总行程（角度）	s	°	14	10	30	30
线圈间隙	CL	mm	0.5	0.55	0.5	0.5
反电动势常数	Kb	V/R/S	1.03	3.0	2.4	4.3
电气参数
最大电压	Vp	V	52.4	32.4	28.3	71.5
最大电流	Ip	A	6.9	3.0	8.3	10.5
电机常数	Ka	N.m/√W	0.37	0.91	1.3	1.65
电气时间常数	Te	milli-sec	1.0	0.67	1.9	1.88
最大功耗	Pp	W	361	98	240	751.3
电阻	R	Ω	7.6	10.8	3.4	6.8
电感	L	mH	7.5	7.3	6.3	12.8
线圈最高耐温	Tmax	℃	150	150	150	150
机械参数
线圈重量	WTc	g	220	145	820	1300
磁钢重量	WTf	g	1170	950	5920	12015
线圈转动惯量	g-cm2		11520	36430	29347	48165
