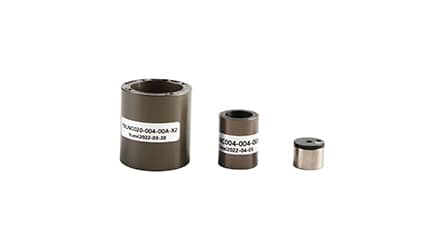

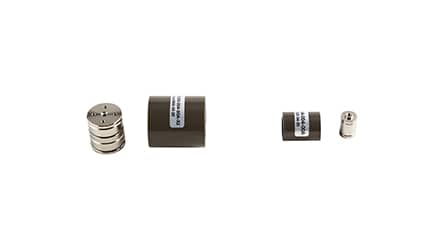

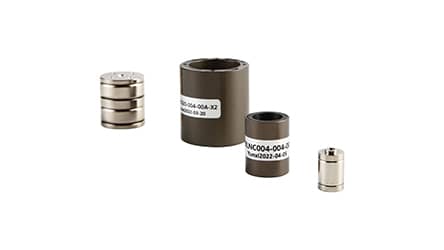

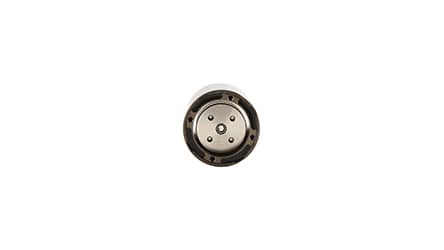

圆柱音圈电机

产品介绍

音圈直线电机又称为洛伦茨电机,振镜电机,因其结构类似于喇叭的音圈而得名,是一种反应频率快的直驱式电机,音圈电机具有零磁滞、零磁槽效应,高频响,高加速,高速度,力特性好,控制方便,体积小和分辨率小等优点,在国外,音圈电机被认为是一种优良的伺服驱动装置。根据驱动、反馈、控制器和控制算法等配置高低,音圈电机一般可以达到500-1000Hz的运动频率,甚至更高。

特点

圆柱型音圈电机有很高的加速率，能够产生0.7N-2000N以及更大推力，而其行程最大100mm。该款电机主要应用在医疗、半导体、航空、汽车等领域，包括特种阀门制动器，小型精密替换测量仪、振动平台以及主动式减振系统等众多方面。

规格参数

额定参数
电机型号	符号	单位	YXLC003-002-00A	YXLC06-04-00A	YXLC06-05-00A	YXLC12-001-X1
峰值推力	Fp	N	3	6.2	6.2	12
连续推力	Fp	N	1	2.1	3.3	3.6
力常数	Kf	N/A	1.85	1.12	4.2	4.2
行程	s	mm	2.5	3.9	5.0	1.0
线圈侧向间隙	CL	mm	0.5	0.4	0.5	0.5
反电动势常数	Kb	V/M/Sec	1.85	1.12	4.2	4.2
电气参数
最大电压	Vp	V	7.0	6.6	12.5	18.5
最大电流	Ip	A	1.6	5.5	1.5	2.85
电机常数	Ka	N/√W	0.9	1.02	1.44	1.65
电气时间常数	Te	milli-sec	0.03	0.15	0.1	0.22
最大功耗	Pp	W	11	36.3	18.5	53
电阻	R	Ω	4.4	1.2	8.5	6.5
电感	L	mH	0.14	0.18	0.85	1.4
线圈最高耐温	Tmax	℃	150	150	150	150
机械参数
线圈重量	WTc	g	4	8	9	8
磁钢重量	WTf	g	11	20	40	50
外径		mm	14	20	25	25
电机高度	不含行程mm		18.36	17.2	18.2	26.2

额定参数
电机型号	符号	单位	YXLC13-07-00A	YXLC15-06-00A	YXLC22-10-00A	YXLC22-45-00A
峰值推力	Fp	N	13	15	22	22
连续推力	Fp	N	4.7	7.2	6.7	11.4
力常数	Kf	N/A	5.8	9.8	5.8	4.0
行程	s	mm	7.2	6.3	9.8	45.2
线圈侧向间隙	CL	mm	0.5	0.5	0.5	0.4
反电动势常数	Kb	V/M/Sec	5.8	9.8	5.8	4.0
电气参数
最大电压	Vp	V	25.1	24.2	24.7	14.3
最大电流	Ip	A	2.2	1.5	3.8	5.5
电机常数	Ka	N/√W	1.73	2.47	2.27	2.48
电气时间常数	Te	milli-sec	0.21	0.14	0.15	0.25
最大功耗	Pp	W	56.3	37	93.5	79
电阻	R	Ω	11.2	15.8	6.5	2.2
电感	L	mH	2.4	2.2	1.0	0.64
线圈最高耐温	Tmax	℃	150	150	150	150
机械参数
线圈重量	WTc	g	17	15	20	53
磁钢重量	WTf	g	60	105	163	790
外径		mm	26.2	33	34.1	48
电机高度	不含行程mm		24.7	23.6	35	75.7

额定参数
电机型号	符号	单位	YXLC30-04-00A	YXLC30-10-X1	YXLC32-08-X1	YXLC30-15-00A
峰值推力	Fp	N	30	30	32	27.4
连续推力	Fp	N	8.6	7.8	12.5	5.5
力常数	Kf	N/A	6.15	5.9	6.4	6.84
行程	s	mm	4.0	10	8.0	15
线圈侧向间隙	CL	mm	0.8	1.5	1.5	0.5
反电动势常数	Kb	V/M/Sec	6.15	5.9	6.4	6.84
电气参数
最大电压	Vp	V	10.0	24.0	14.0	42.5
最大电流	Ip	A	4.9	5.1	5	4.0
电机常数	Ka	N/√W	4.3	2.72	3.7	2.1
电气时间常数	Te	milli-sec	0.29	0.3	0.38	0.25
最大功耗	Pp	W	49	121.5	70	170
电阻	R	Ω	2.05	4.7	2.8	10.6
电感	L	mH	0.6	1.4	1.05	2.6
线圈最高耐温	Tmax	℃	150	150	150	150
机械参数
线圈重量	WTc	g	24	24	50	27
磁钢重量	WTf	g	83	150	200	98
外径		mm	30.6	40	45	30
电机高度	不含行程mm		26.76	27	27.3	31.5

额定参数
电机型号	符号	单位	YXLC33-10-00A	YXLC41-05-00A	YXLC44-04-00A	YXLC44-06-00A
峰值推力	Fp	N	33	41.4	44	44.5
连续推力	Fp	N	8.3	12.8	16.3	17.8
力常数	Kf	N/A	5.9	9.2	8.9	8.0
行程	s	mm	10	5.0	4	6
线圈侧向间隙	CL	mm	0.5	1.0	0.5	0.5
反电动势常数	Kb	V/M/Sec	5.9	9.2	8.9	8.0
电气参数
最大电压	Vp	V	23.5	21.6	18.3	14.3
最大电流	Ip	A	5.6	4.5	3.9	5.5
电机常数	Ka	N/√W	2.88	4.2	4.6	4.96
电气时间常数	Te	milli-sec	0.29	0.27	0.27	0.37
最大功耗	Pp	W	132	98	90.5	79
电阻	R	Ω	4.2	4.8	3.7	2.6
电感	L	mH	1.2	1.3	1.0	0.95
线圈最高耐温	Tmax	℃	150	150	150	150
机械参数
线圈重量	WTc	g	24	45	45	45
磁钢重量	WTf	g	138	120	225	173
外径		mm	36	32.5	53	46
电机高度	不含行程mm		26.7	36.7	21.2	22

额定参数
电机型号	符号	单位	YXLC44-08-00A	YXLC44-25-00A	YXLC45-15-00A	YXLC58-20-00A
峰值推力	Fp	N	44	44	45	57.9
连续推力	Fp	N	13.8	12	15.6	13.2
力常数	Kf	N/A	7.6	8.88	9.2	12.86
行程	s	mm	7.6	25.4	15	20.0
线圈侧向间隙	CL	mm	0.5	0.5	0.5	0.6
反电动势常数	Kb	V/M/Sec	7.6	8.88	9.2	12.86
电气参数
最大电压	Vp	V	16.8	43.5	27.9	50.5
最大电流	Ip	A	5.8	5.0	4.9	4.5
电机常数	Ka	N/√W	4.46	3.02	3.85	3.84
电气时间常数	Te	milli-sec	0.25	0.48	0.51	0.46
最大功耗	Pp	W	97.2	112.8	167	230
电阻	R	Ω	2.9	8.7	5.7	11.2
电感	L	mH	0.72	4.2	2.9	5.2
线圈最高耐温	Tmax	℃	150	150	150	150
机械参数
线圈重量	WTc	g	39	70	58	97
磁钢重量	WTf	g	114	302	220	220
外径		mm	31.1	38.1	39.1	40.0
电机高度	不含行程mm		35.9	51.8	37.4	38.2

额定参数
电机型号	符号	单位	YXLC70-15-00A	YXLC80-06-00A	YXLC87-56-00A	YXLC90-10-00A
峰值推力	Fp	N	70	80	87	90
连续推力	Fp	N	28.1	22.6	17.5	33.8
力常数	Kf	N/A	17.7	12.7	8.2	20.1
行程	s	mm	15.2	6.3	56.3	10.0
线圈侧向间隙	CL	mm	0.5	0.5	0.55	1.0
反电动势常数	Kb	V/M/Sec	17.7	12.7	8.2	20.1
电气参数
最大电压	Vp	V	27.2	33.6	63.4	27.2
最大电流	Ip	A	4.0	6.3	10.6	4.5
电机常数	Ka	N/√W	6.6	6.2	8.2	7.71
电气时间常数	Te	milli-sec	0.37	0.21	0.71	0.37
最大功耗	Pp	W	113	166	680	136
电阻	R	Ω	6.8	4.8	5.9	6.8
电感	L	mH	2.5	1.02	4.2	2.5
线圈最高耐温	Tmax	℃	150	150	150	150
机械参数
线圈重量	WTc	g	80	50	170	80
磁钢重量	WTf	g	390	260	2580	430
外径		mm	43.0	38.4	72.0	45.0
电机高度	不含行程mm		53.7	36.2	110.0	55.0

额定参数
电机型号	符号	单位	YXLC100-16-00A	YXLC113-09-00A	YXLC120-25-00A	YXLC130-10-00A
峰值推力	Fp	N	100	113	120	130
连续推力	Fp	N	35.4	35.0	35.5	57.8
力常数	Kf	N/A	11.5	17.5	14.25	26.3
行程	s	mm	16.5	8.9	25	10
线圈侧向间隙	CL	mm	0.5	0.5	0.5	0.5
反电动势常数	Kb	V/M/Sec	11.5	17.5	14.25	26.3
电气参数
最大电压	Vp	V	20	31	26.1	34
最大电流	Ip	A	8.7	6.5	8.5	5.0
电机常数	Ka	N/√W	7.75	8.0	8.09	7.68
电气时间常数	Te	milli-sec	0.98	0.63	0.85	0.40
最大功耗	Pp	W	183.5	200	220	170
电阻	R	Ω	2.2	4.8	3.1	6.8
电感	L	mH	2.15	3.0	2.6	2.2
线圈最高耐温	Tmax	℃	150	150	150	150
机械参数
线圈重量	WTc	g	150	130	180	105
磁钢重量	WTf	g	582	470	695	480
外径		mm	60.4	75.1	60	51.1
电机高度	不含行程mm		40.4	27.7	52.2	47.2

额定参数
电机型号	符号	单位	YXLC160-18-X1	YXLC266-11-00A	YXLC266-25-00A	YXLC294-50-00A
峰值推力	Fp	N	160	266	266	294
连续推力	Fp	N	51.5	112	112	56.8
力常数	Kf	N/A	27.5	41.0	26.2	24.5
行程	s	mm	18.5	11.4	25.2	49.8
线圈侧向间隙	CL	mm	0.5	0.5	0.5	0.5
反电动势常数	Kb	V/M/Sec	27.5	41.0	26.2	24.5
电气参数
最大电压	Vp	V	24.5	35.7	28.2	114
最大电流	Ip	A	5.8	6.5	10.1	12
电机常数	Ka	N/√W	13.42	17.5	15.5	7.95
电气时间常数	Te	milli-sec	1.33	0.78	2.1	2.11
最大功耗	Pp	W	142	225	285	1370
电阻	R	Ω	4.2	5.5	2.8	9.5
电感	L	mH	5.6	4.3	5.9	20.0
线圈最高耐温	Tmax	℃	150	150	150	150
机械参数
线圈重量	WTc	g	260	275	740	700
磁钢重量	WTf	g	1080	1160	1260	5140
外径		mm	60.0	71.0	70.0	93.0
电机高度	不含行程mm		85.0	64.0	109.1	136.9

额定参数
电机型号	符号	单位	YXLC445-25-00A	YXLC445-38-00A	YXLC1370-31-00A	YXLC1900-025-N
峰值推力	Fp	N	445	445	1370	1890
连续推力	Fp	N	167	142.6	381.8	600
力常数	Kf	N/A	37.2	29.8	68.9	105
行程	s	mm	25.2	38	31.2	25.2
线圈侧向间隙	CL	mm	0.5	0.5	0.5	1.0
反电动势常数	Kb	V/M/Sec	37.2	29.8	68.9	105
电气参数
最大电压	Vp	V	31.6	38	73.6	81
最大电流	Ip	A	11.9	14.9	19.9	18
电机常数	Ka	N/√W	22.6	18.4	35.8	49.5
电气时间常数	Te	milli-sec	1.78	1.9	1.6	1.44
最大功耗	Pp	W	372	556	1463	1460
电阻	R	Ω	2.7	2.6	3.7	4.5
电感	L	mH	4.8	5.0	5.8	6.5
线圈最高耐温	Tmax	℃	150	150	150	150
机械参数
线圈重量	WTc	g	740	1040	1050	1400
磁钢重量	WTf	g	2320	3590	7775	9500
外径		mm	78.4	76.0	110.0	133.0
电机高度	不含行程mm		110.0	163.0	143.7	138.5
